一、產品簡介：

HWA-2000A型微機控制電液伺服機電聯合試驗機，參照國際標準IEC要求，主要用于對絕緣子兩端同時施加電壓和拉力，并測試其破壞極限值為試驗要求的場合。主機采用油缸上置式主機結構，配合伺服控制系統、絕緣系統，確保試樣擊穿情況下控制軟件不受影響，事實記錄整個試驗過程。是絕緣子行業、國家電網、電科院、中鐵建、技術監督、商檢仲裁等部門的理想測試設備。

二、方案描述

2.1 主機

主機采用油缸上置式主機，拉伸空間、壓縮、彎曲試驗空間都位于主機下方油缸座和工作臺之間，操作方便。

2.2 傳動系統

試臺升降通過快速活塞實現，液壓傳動原理完成拉伸或壓縮試驗，試驗空間的調整快速，方便。

2.3 液壓系統

伺服自動模式：采用SMARTTEST試驗機專用軟件、伺服閥，控制試驗力的加載、卸載、恒應力保載，操作方便。

2.4 安全保護裝置

a） 當試驗力超過每檔最大試驗力的2%-5%時，過載保護，停機。

b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。

c） 當試樣在試驗突然破斷時，軟件自動停機保護。

2.5伺服控制系統

STC8800全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在：

1、實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；

2、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/500000，全程不分檔；

3、選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；

4、符合PCIE總線標準，微機自動識別和安裝，做到“即插即測”；

5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

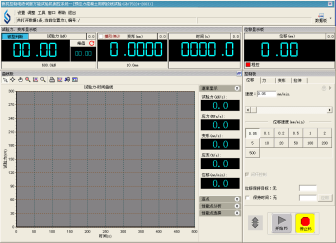

2.6控制軟件

符合GB/T228-87、GB/T228-2002、GB/T228-2010等三十多個國家標準有關規定, 同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供多種標準進行試驗和數據處理，并且具有良好的擴展性。

1. 計算機控制系統，具有集成度高、性能穩定、調整方便等優點?？梢詫?duì)實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫或SQLserve大型數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種Word、Excel報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、時間的原始數據及由此派生的曲線；

2. 保護功能:該機具有軟件和機械兩種限位保護方式,超過最大負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能；

3. 對于負荷通道可實現自動標示，直觀方便；

4. 批量試驗可實現曲線的分層次顯示，曲線自動跟隨；

5. 該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼；

6. 監測試驗過程：對試驗過程中的試驗力、位移、曲線等多種參數可實現實時顯示；

7. 軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能；

8. 結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析；

9. 可根據用戶需要選擇負荷～時間、負荷～位移、位移～時間等曲線來進行試驗及數據顯示、存儲、分析及打??；

10. 曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量；

11. 結果對比功能：可以同時觀察多個試驗曲線，并可通過多個曲線的疊加、局部放大來實現待分析樣品特性的比對；

12. 力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗；

13. 數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。

三、系統基本配置：

名稱	廠家	備注
試驗機主機	濟南鴻君	油缸上置式框架結構

進口油泵	日本不二越柱塞油泵	油泵排量10L/min
高精度油壓傳感器	鎮海	30MPa；
高精度間隙密封油缸	濟南鴻君	純間隙密封，無密封器件
試臺調節系統	臺灣晟邦	渦輪蝸桿傳動
液壓輔件	溫州黎明
高壓軟管	新眾力
進口伺服閥，	意大利Atos	響應頻率（180HZ）
電磁換向閥	北京華德
油液冷卻系統	上海毅薇
STC8800雙通道程控放大器	濟南鴻君	分辨力1/500000
SMARTTEST專用控制軟件	濟南鴻君	自主研發
光電編碼器	濟南開思	2000線
強電控制部分	德力西
計算機	聯想品牌	19吋液晶顯示器
打印機	惠普	A4激光
技術資料	安裝調試工具、密封件、使用說明書、軟件使用手冊、合格證、裝箱單等見隨機技術文件。

四、主要技術指標：

高電壓環境適應條件

伺服控制系統可在不大于200000V交流高壓環境正常工作

結構形式	油缸上置式（上壓下拉）
最大試驗力（KN）	2000
設備精度等級	1級
立柱	4立柱
試驗力測量范圍	8-2000KN
控制方式	微機伺服恒應力控制
顯示方式	計算機液晶屏顯示
試驗力示值準確度	小于±0.5%
位移示值相對誤差	0.1%
試驗空間	拉伸空間：10-1800；壓縮空間：0-1800。
數據采集系統分辨率	1/500000
動作保護	1、機械限位保護2、軟件過載保護3、試樣破斷保護
活塞最大行程	250
試樣安裝方式	懸掛式
上下壓盤尺寸	204*204
兩立柱間有效寬度	拉伸有效寬度900；壓縮有效寬度：690。
主機外形尺寸	1510×1040×4700
測力計外形尺寸	1050×770×1778
操作臺外形尺寸（琴臺式）（mm）	1100×700×860
整機重量	11200kg

電源

380V

注：（考慮設備會載高壓電使用，所有零部件作無毛刺處理，所有外露配件均作2mm以上倒角。）

六、技術情報和資料的保密

1、本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；

2、我方對用戶提供的技術情報和資料亦應承擔保密義務。

七、 售后服務

質保期自驗收合格起一年，終生維護，一年內全免費服務，新機免費上門安裝調試，免費培訓操作人員。

1、所提供試驗設備均符合現行國標或行業標準，保證試驗設備的技術先進性，可靠性；

2、所需零部件及配件常年供應；

3、產品常年技術支持，產品維修保養24小時內提供解決方案，如需現場解決48小時內到達；

4、軟件終生免費升級。

制造單位：濟南鴻君試驗機制造有限公司

通訊地址：濟南市五峰山旅游度假區萬歸路416號

聯系電話： 0531-87168882 13606400500

傳    真： 0531-87168882

郵政編碼：250305

專用試驗機與普通萬能試驗機性能比較

1、主機結構方式

專用試驗機：采用油缸上置：操作員站在平地即可裝夾試樣，操作方便。鉛錘式受力結構，有效保證了受力中心線與幾何中心線的重合。

普通萬能試驗機：采用油缸下置，上拉下壓：上夾持點離地3米以上，必須登踏臺階，或?qū)⒃O(shè)備安裝在坑內，這樣會給安裝試樣和將來維修帶來麻煩。舉重式受力結構頭重腳輕，設備越高越容易出現偏差產生摩擦力，影響精度及壽命。

2、主機油缸

專用試驗機：油缸采用間隙密封油缸；活塞與缸壁間通過珩磨配合無任何密封件，油膜潤滑，配合精度高無阻力，使用壽命長；缸體采用球墨鑄鐵鑄造加工；非無縫鋼管焊接（鋼管焊接式油缸常用于工程缸由密封件密封）。

間隙配合油缸可以配置機械度盤式測力計進行測量。

普通萬能試驗機：活塞與缸壁間通常采用密封件密封，即使采用進口密封件使用壽命也不會超過3年就需更換密封件。當溫度變化時密封件膨脹或縮小會產生交變阻力，無法配置機械度盤式測力計。

3、伺服控制系統

專用試驗機：根據試樣特點專業研發：抗干擾能力強，隨時更新，試樣模板針對性強。進口Atos伺服閥；成本高，但伺服閥響應頻率快（180HZ），控制精度高，抗干擾能力強，進回程雙向可控，是真正閉環控制。

專有高壓電磁隔離設施將弱電部分與外部環境隔離；伺服控制不受高壓強磁輻射干擾。

普通萬能試驗機：采購或自主研發試驗機通用系統；伺服電機、數字閥；成本低、省電，但伺服電機響應頻率慢（30Hz），回程不可控，控制精度低，故障率高。數字閥不耐疲勞一年至二年需要更換，無法維修。不適用于高壓現場。

4、主機尺寸及重量

專用試驗機：拉伸立柱凈間距900mm；空間寬度大，適合裝夾大尺寸試樣，操作方便；大工作間距可有效避免高壓放電時產生的空氣電離傳導。主機凈重達9.8

噸鋼性好,設備整體變形小。重量高，拉斷試樣時更穩定。

普通萬能試驗機：拉伸立柱凈間距通常小于700mm；空間寬度窄，只適用于金屬等細試樣。主機凈重通常小于7噸整體剛性弱，耐久性差，故障率高。

5、 主機空間調節方式

專用試驗機：采用快速油缸傳動調節；這種傳動方式雖然加工成本高，但傳動穩定，噪音低，不易損壞。

普通萬能試驗機：通常采用鏈條鏈輪方式傳動；經常容易卡死，間隙需要不斷調整，且鏈條運轉噪音大。

6、油源泵站 本機采用進口不二越柱塞油泵，柱塞油泵工作壓力高達31.5MPa；7柱塞循環供油，流量穩定，長時間工作無波動。配置10μ高壓濾油器使油液潔凈避免油缸因進入雜質而拉傷及油路堵塞。

國產柱塞泵噪音大，且使用壽命不長；國產齒輪泵工作壓力一般低于20MPa，進口齒輪泵雖然工作壓力可達26MPa，但使用一年后會因磨損工作壓力逐漸下降。
